Rohrbiegezentrum

Projektierung, Konstruktion, Fertigung, Auslieferung und Installation

Die leistungsfähige Rohrbiegerei ist mit 4 Halb-/Vollautomatik Biege-Bearbeitungszentren und 3 CNC-Voll­automaten ausgestattet und kann schnell auf die Anforderungen der Kunden eingehen: Von einfachen Formen bis zu komplexen Montagesätzen mit 1000 und mehr Teilen.

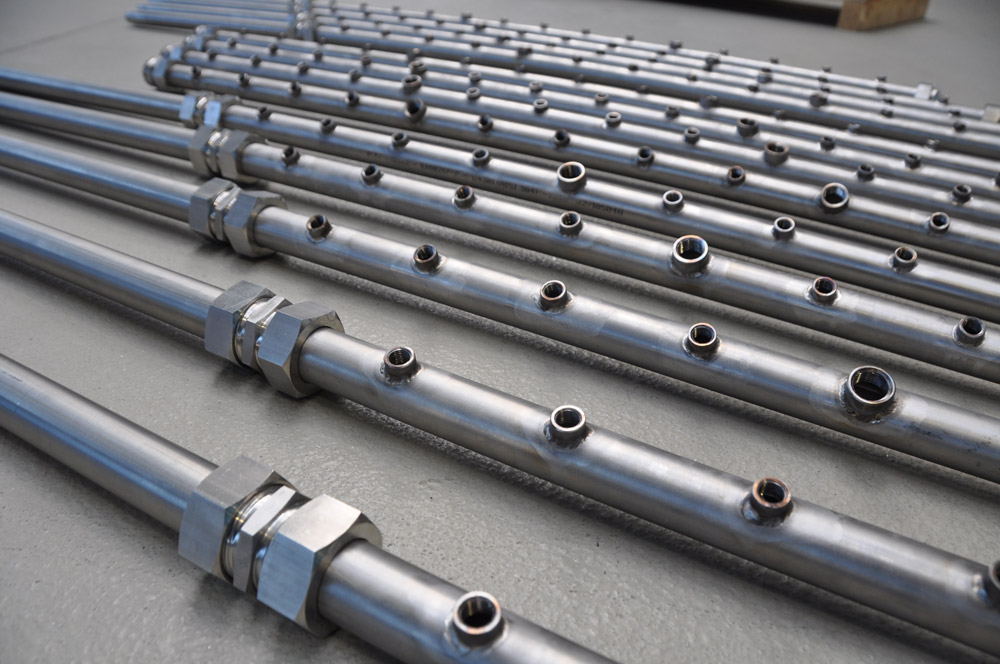

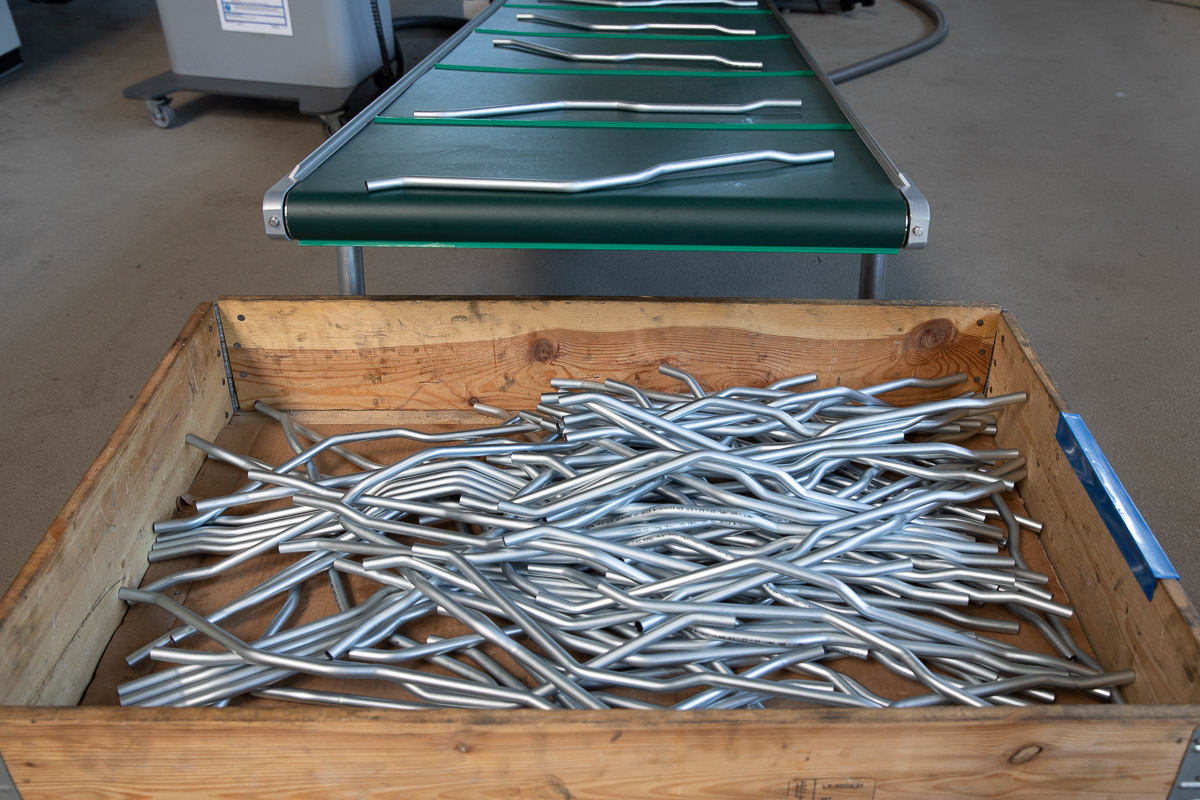

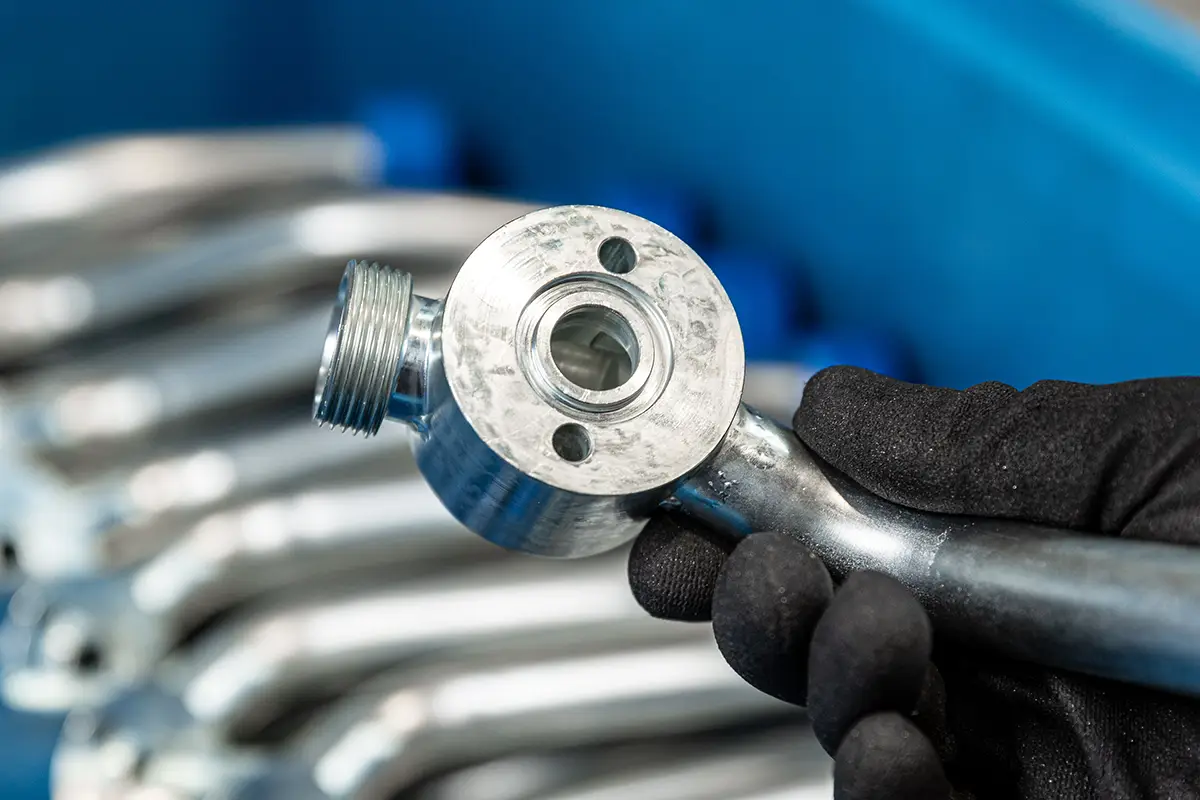

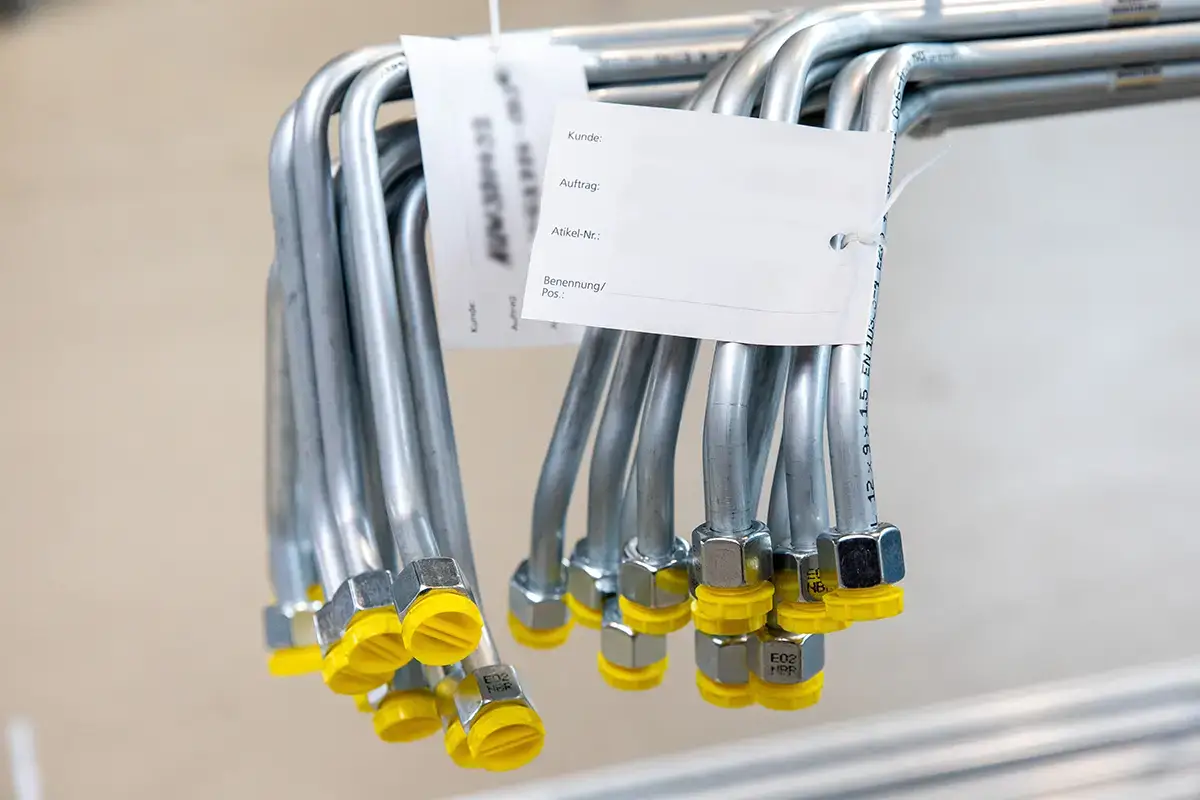

Fertigung vielfältigster Hydraulikrohre nach Musterleitung (Rohr-Reproduzierbarkeit von 0,1 mm Abweichung), Zeichnung oder 3D-Modell.

  • Einzelleitungen im klassischem Zugbiegeverfahren
  • radiusunabhängige, vielfältige „Freiform“ Biegeverfahren auf linker und rechter Werkzeugebene bis Rohr Ø 25,4 mm

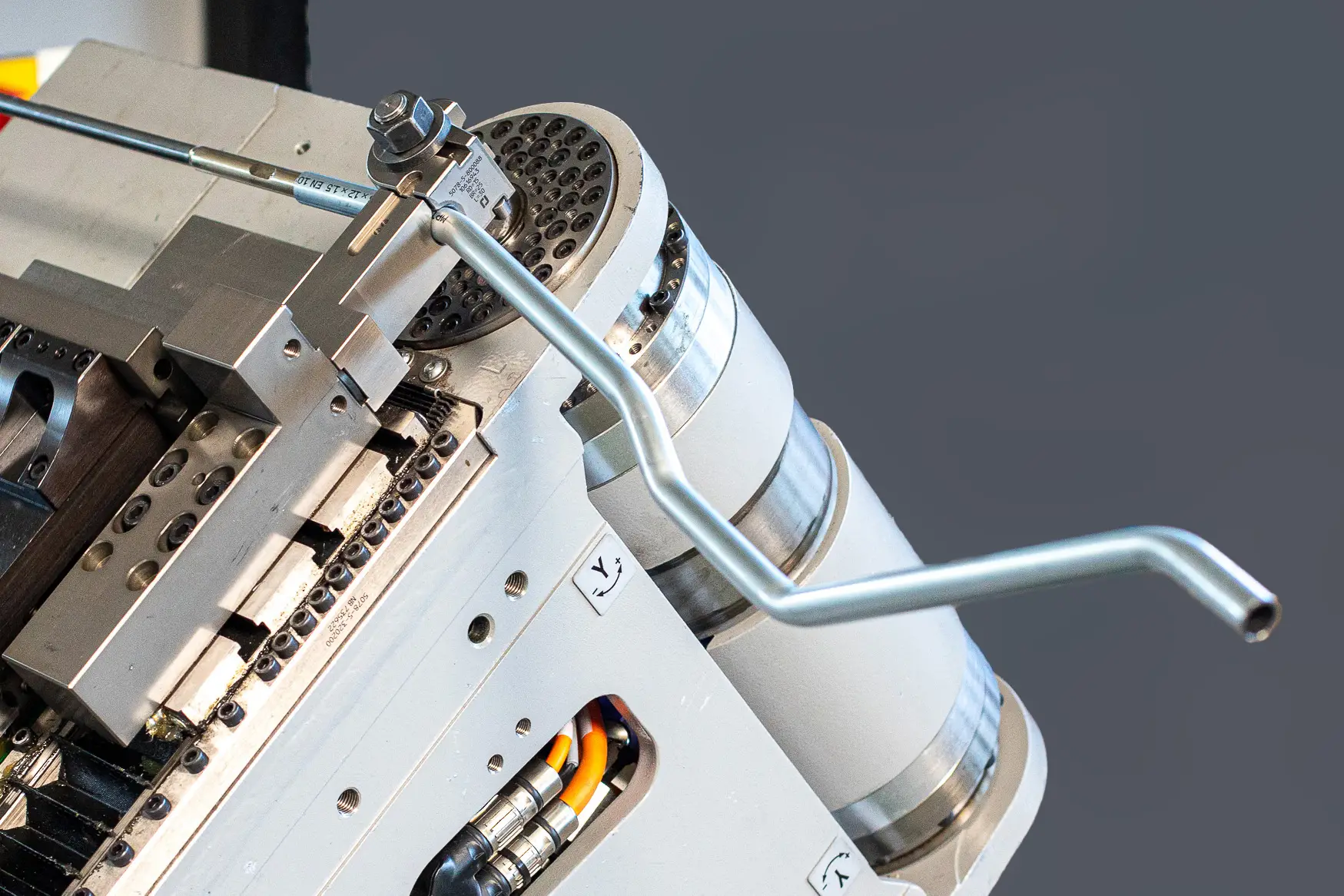

  • Rotationszugbiegen auf ober/unterer Werkzeugebene bis Rohr Ø 20,0 mm bzw. auf einer Werkzeugebene bis Rohr Ø 50,0 mm

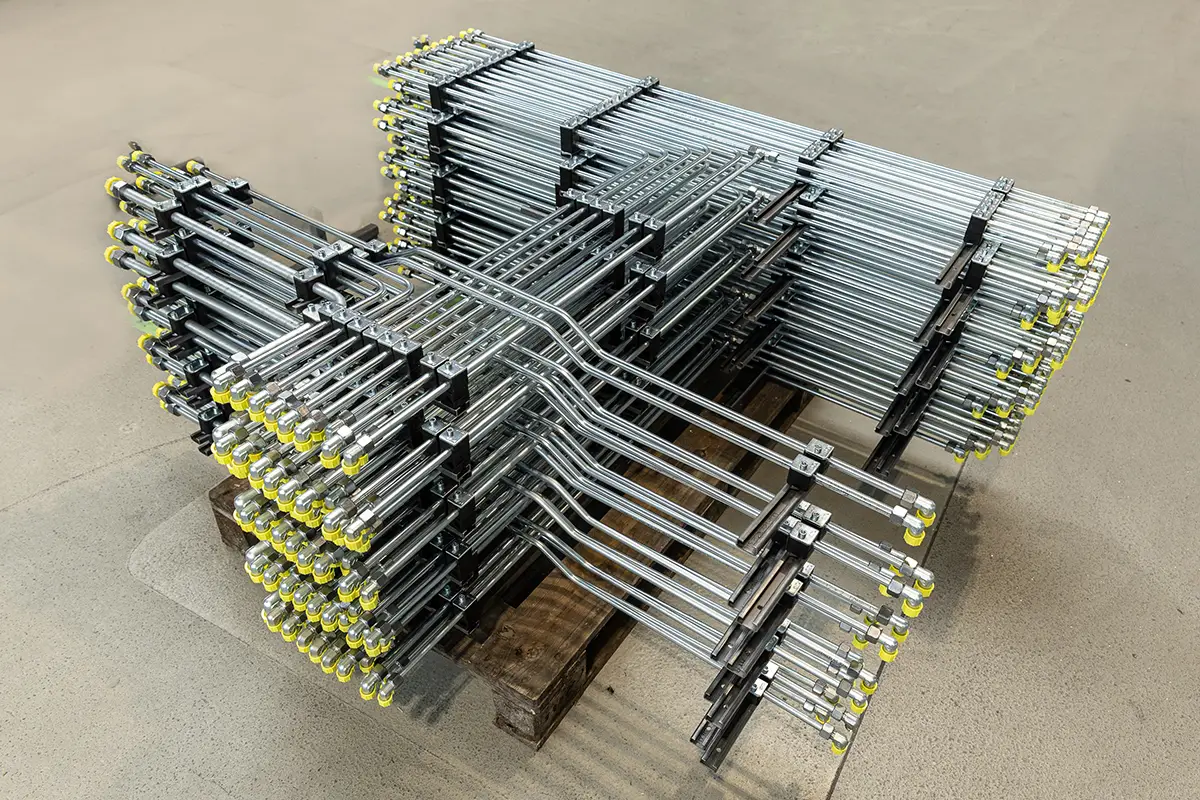

  • bereits vormontierte, einbaufertige Montagesätze

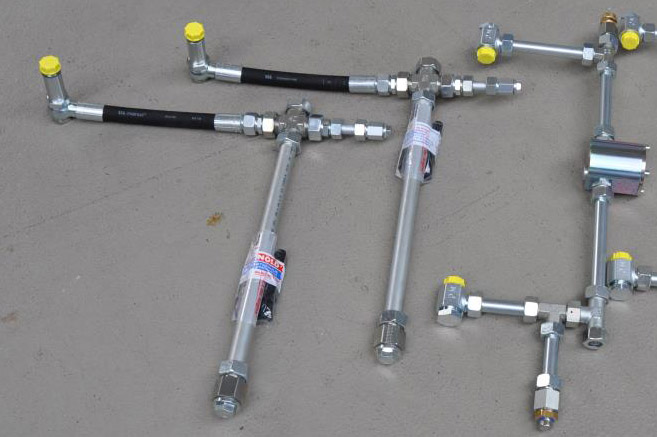

  • Rohr-Schlauchkombinationen

Bearbeitungslängen von bis zu 6 Metern können problemlos und werkstoff-unabhängig abgebildet werden.

Wahlweise inkl. 3.1 Abnahmeprüfzeugnis für das verwendete Material, sowie qualitätssichernde Erstmusterprüfberichte zum Abgleich des Werkstücks mit Kunden-Maßvorgabe.



Rohrbiegeservice vor Ort

Für den Mobilbereich fertigt NOLD komplette Rohrsätze mit ­Anschluss- und Verbindungsteilen inklusive Hochdruckschlauchleitungen. NOLD ist spezialisiert auf die besonderen Anforderungen für Systeme im geschlossenen Kreis und bei Drücken bis zu 420 bar.

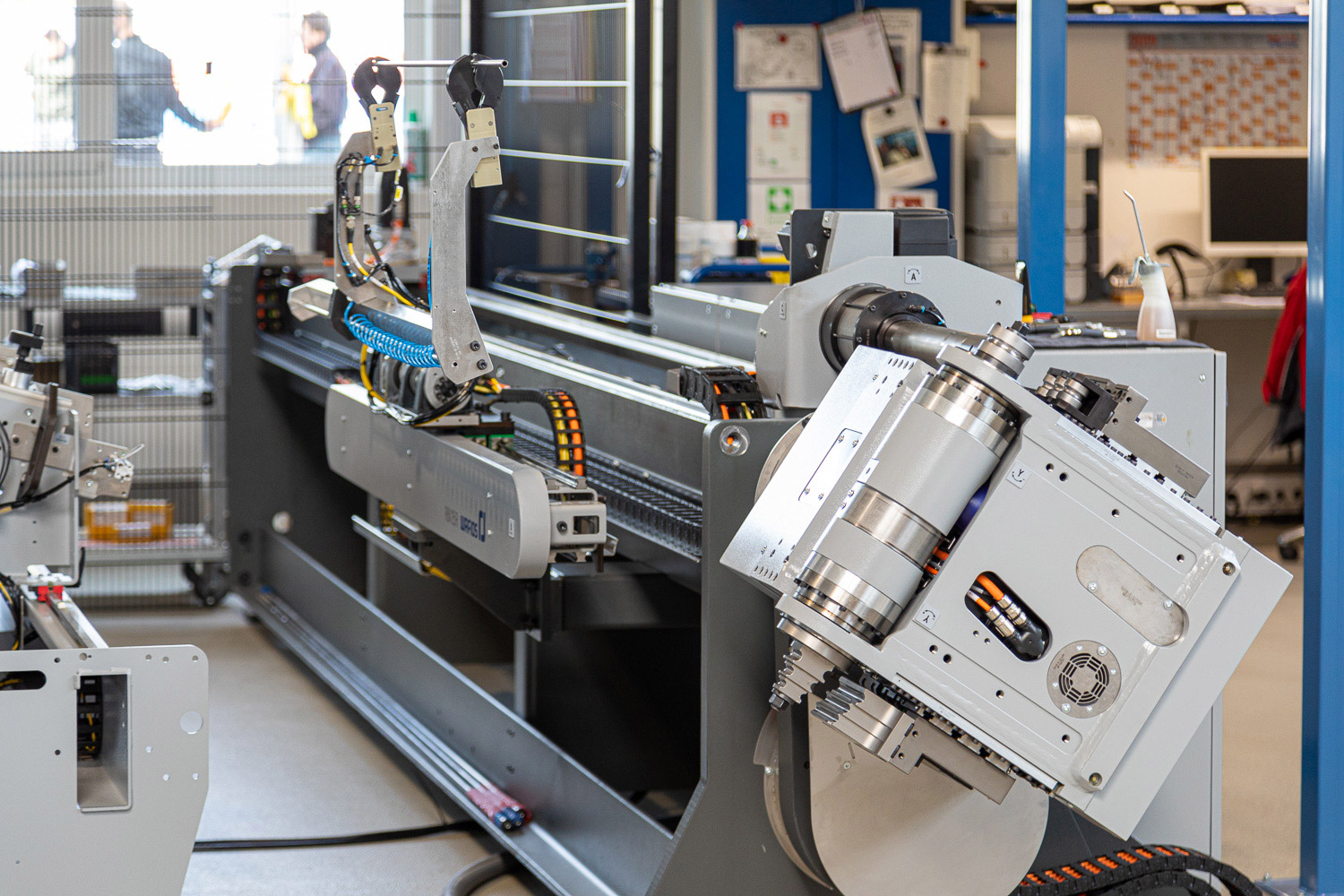

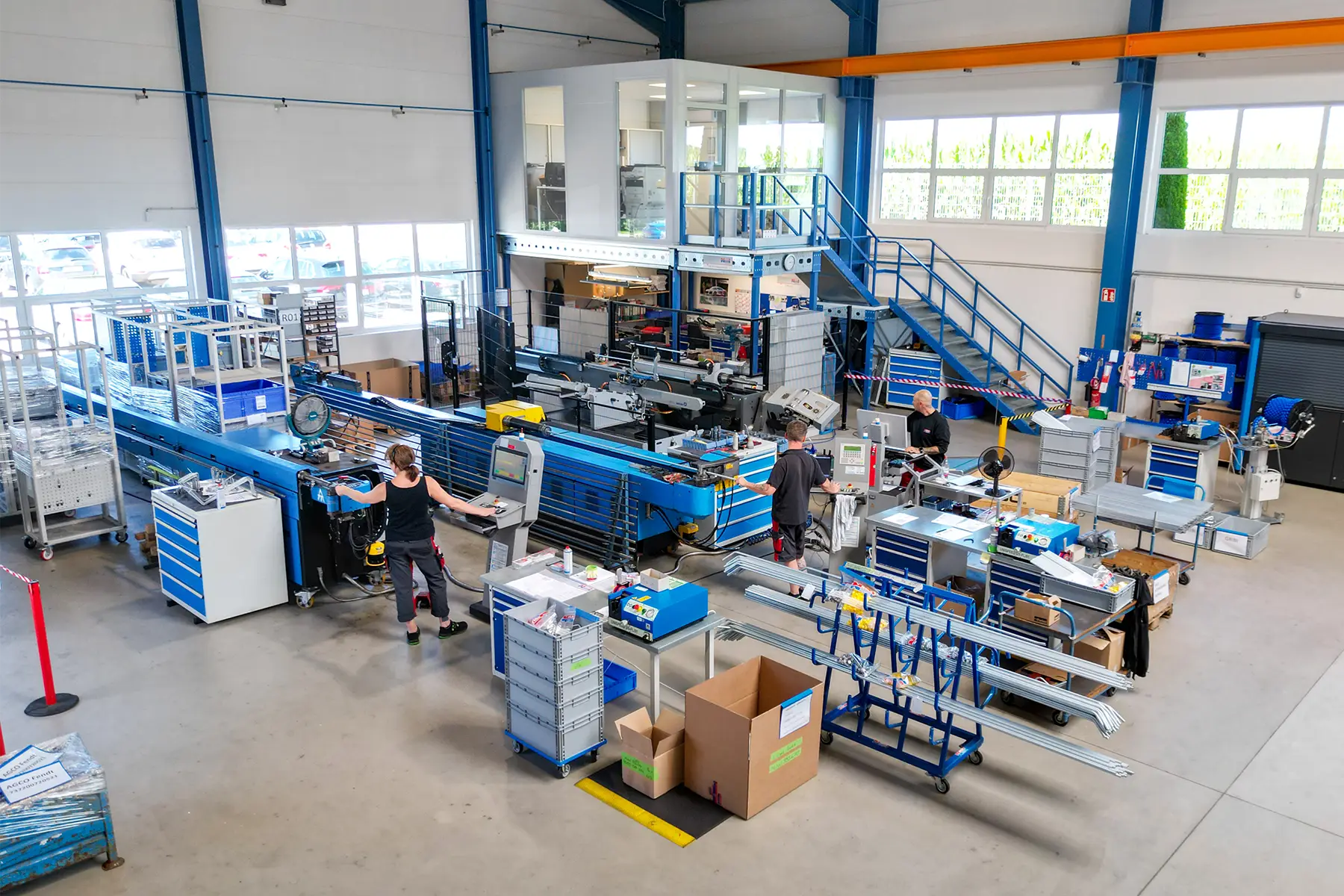

Flexibel dank umfangreichem Maschinenpark

  • 3 CNC-Vollautomatik
  • 4 Halb-/Vollautomatik Biege-Bearbeitungszentren
  • CNC gesteuerten Vollautomatik Sägeanlage
  • 3D Messsystem
  • mobile Rohrbiege- und Rohrbearbeitungsmaschinen

Fertigung vielfältigster Hydraulikrohre nach Musterleitung (Rohr-Reproduzierbarkeit von 0,1 mm Abweichung), Zeichnung oder 3D-Modell.

  • Einzelleitungen im klassischem Zugbiegeverfahren
  • radiusunabhängige, vielfältige „Freiform“ Biegeverfahren auf linker und rechter Werkzeugebene bis Rohr Ø 25,4 mm
  • Rotationszugbiegen auf ober/unterer Werkzeugebene bis Rohr Ø 20,0 mm bzw. auf einer Werkzeugebene bis Rohr Ø 50,0 mm
  • bereits vormontierte, einbaufertige Montagesätze
  • Rohr-Schlauchkombinationen

Bearbeitungslängen von bis zu 6 Metern können problemlos und werkstoff-unabhängig abgebildet werden.

Wahlweise inkl. 3.1 Abnahmeprüfzeugnis für das verwendete Material, sowie qualitätssichernde Erstmusterprüfberichte zum Abgleich des Werkstücks mit Kunden-Maßvorgabe.

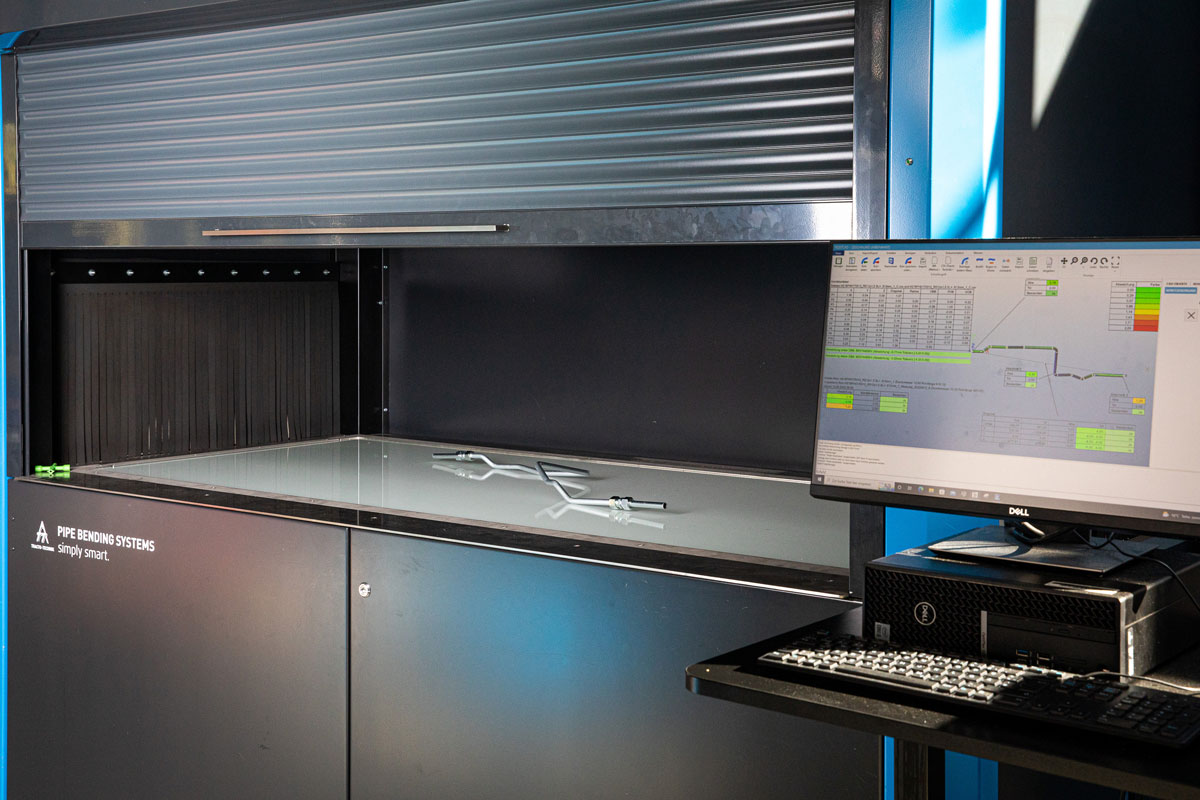

Optisches Rohrmesssystem

Unser hochpräzises, optisches Messsystem TUBOSCAN bringt unseren Qualitätsanspruch zum nächsten Level.

Zur Prototypenbemusterung oder qualitätssichernd in Serienbegleitung sind wir in Sekunden in der Lage, Geometriedaten von Rohrfiguren präzise zu bestimmen. Damit erstellen wir einen Soll-/ Ist-Vergleich. So können noch während der Produktion Vorgabetoleranzen überprüft werden.

Messbereich: 2000 x 800 mm (längere Rohrleitungen können im Repetier-Verfahren partiell vermessen werden)

So funktioniert die Messzelle:
Zwei High-End Kameras nehmen über eine Milchglasplatte die Schattenform der Rohrgeometrie auf, die durch 40 LED-Lichtquellen erzeugt werden. Modernste Software reproduziert aus diesen Aufnahmen optisches Abbild des Biegeergebnisses.

Schwerpunkt Vermessung:

  • Rohrmantel
  • Gesamtlänge der Diagonale
  • Anfangs- & Endlängen Messung

Wir können dabei Messschwerpunkte je nach Anforderung anpassen.

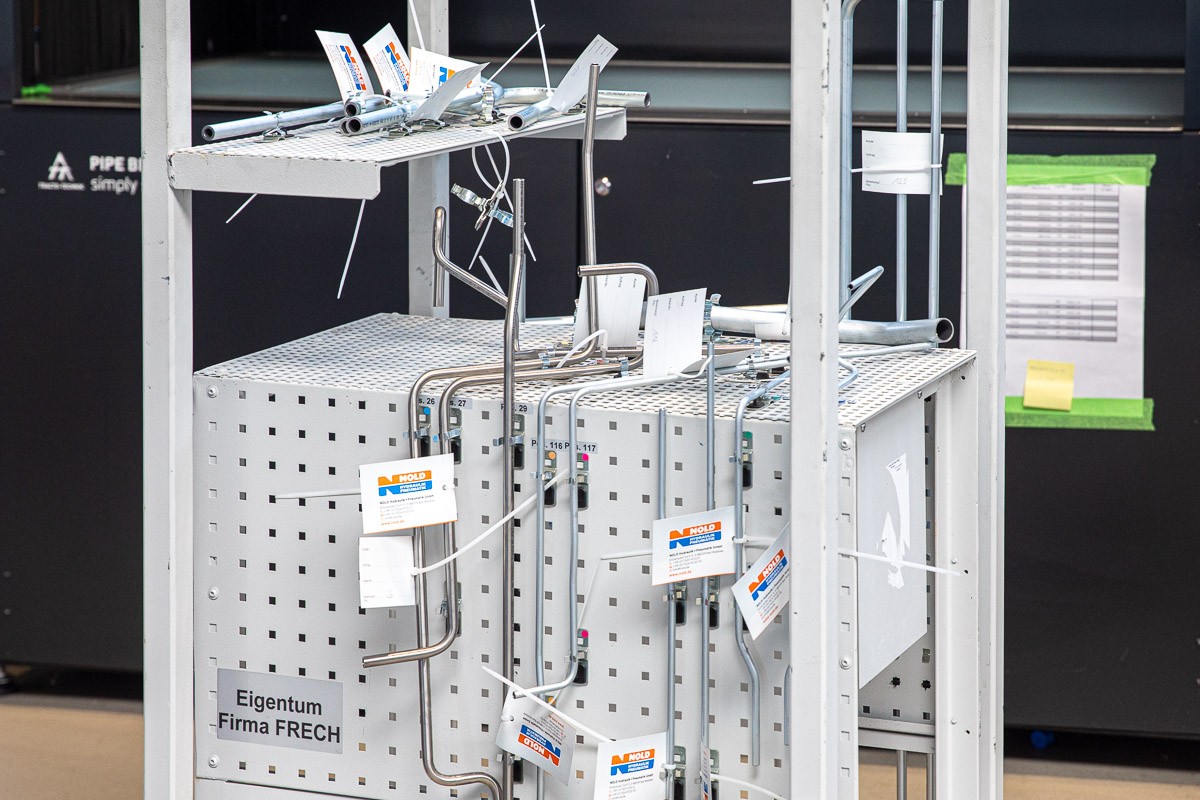

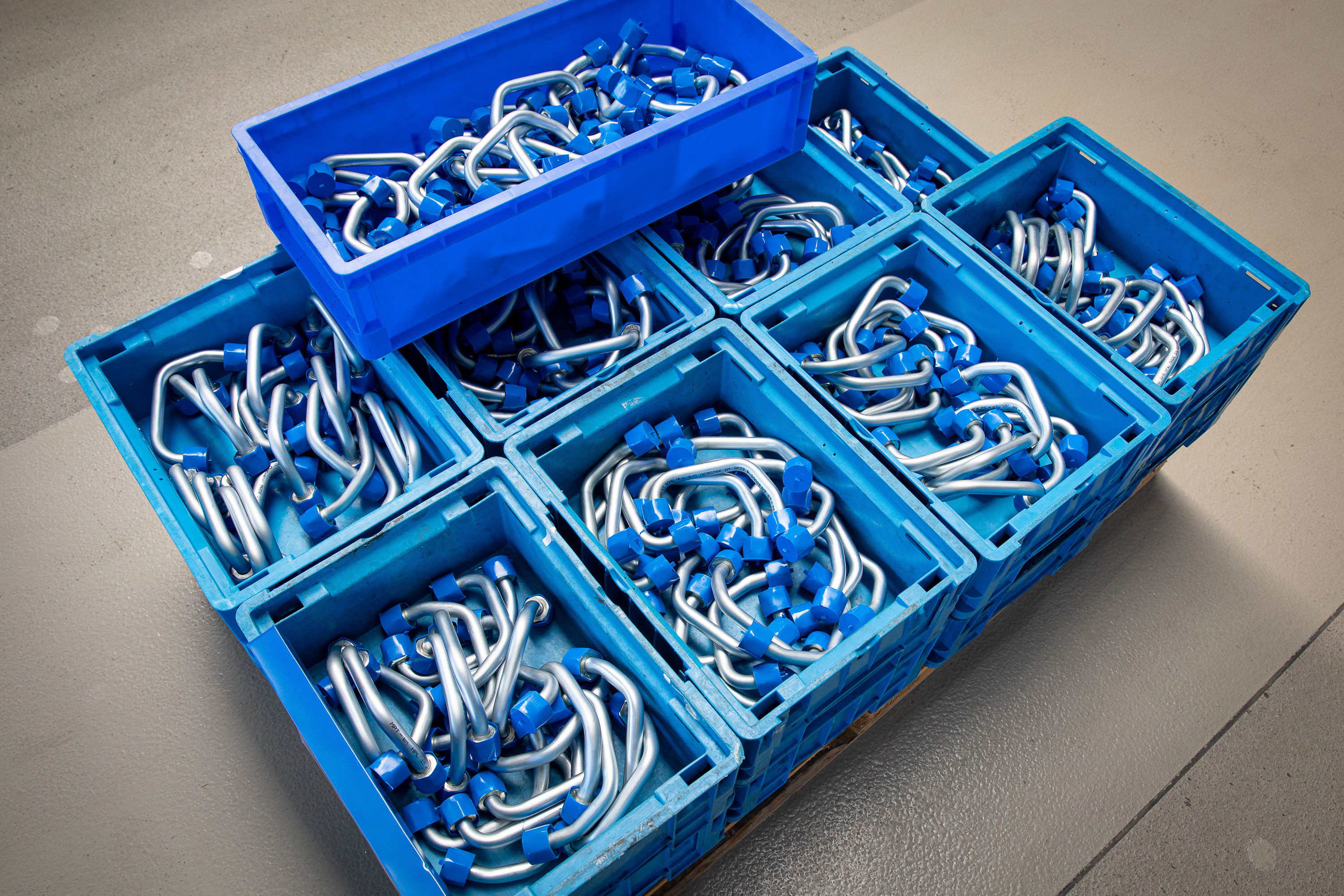

Kitting für Rohrsätze

Für unsere Kunden bieten wir auch das Kitting von gewünschten Rohrsätzen für die Produktion. So kommen vorgefertigte Hydraulikrohre konfektioniert direkt zur Montage.

Rohrreinigung

Die Reinigung von Schläuchen oder Rohren war in der Hydraulik nie so wichtig wie heute. NOLD erreicht durch die Reinigung mit Projektilen einen sehr hohen Reinheitsgrad.
Die Projektile entfernen Gummi, Staub und Metall­­partikel und -späne des Schneid- und Umform­vorganges.
